內螺紋球閥（一片二片三片式）

■概述


Q11F一片式球閥、二片式球閥、三片式球閥

Q11F內螺紋球閥及對焊連接球閥分為整體式(一片式球閥)、兩片式球閥及三片式球閥。內螺紋球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。內螺紋球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式球閥、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。內螺紋球閥可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。

主要用途

內螺紋球閥及焊接式球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。 選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

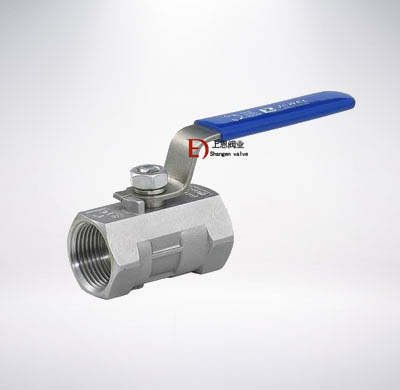

一片式球閥 主要零件材料

序號NO 零件名稱 材質
1 密封圈 聚四氟乙烯PTFE
2 球體 不銹鋼SS316
3 密封墊 聚四氟乙烯PTFE
4 閥蓋 不銹鋼SS316
5 閥體 不銹鋼CF8M
6 閥桿 不銹鋼SS316
7 止推墊圈 聚四氟乙烯PTFE
8 填料 聚四氟乙烯PTFE
9 填料壓蓋螺母 不銹鋼SS304
10 墊圈 不銹鋼SS304
11 閥桿螺母 不銹鋼SS304
12 手柄套 塑料
13 手柄 不銹鋼SS304

一片式球閥 主要外形尺寸

SIZE 1/4" 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
D 5.0 7.0 9.2 12.5 15.0 20.0 24.5 32
L 40 45 58 60 72 78 83 100
H 35 37 43.5 47 50 57 69 74.5
E 64 70 90 90 103 103 127 127
重量WT(g) 55 95 165 250 405 625 850 1400

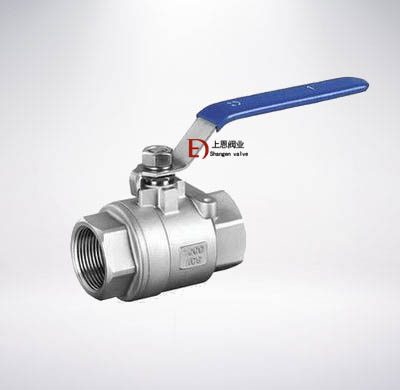

二片式球閥 主要零件材料

序號NO. 零件名稱 材質
不銹鋼 碳鋼
1 閥體 不銹鋼CF8M 碳鋼WCB
2 球體 不銹鋼SS316 不銹鋼SS304
3 密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
4 密封墊 聚四氟乙烯PTFE 聚四氟乙烯PTFE
5 閥蓋 不銹鋼CF8M 碳鋼WCB
6 閥桿 不銹鋼SS316 不銹鋼SS304
7 止推墊圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
8 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
9 填料壓蓋螺母 不銹鋼SS304 不銹鋼SS304
10 手柄 不銹鋼SS304 不銹鋼SS304
11 墊圈 不銹鋼SS304 不銹鋼SS304
12 閥桿螺母 不銹鋼SS304 不銹鋼SS304
13 手柄套 塑料 塑料

二片式球閥 主要外形尺寸

SIZE 1/4" 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4"
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 55 55 65 75 88 102 110 125 162 189 260
H 50 50 60 64 71 78 86 95 130 148 180
E 100 100 130 130 165 165 190 190 250 250 280
重量WT(g) 225 225 390 502 850 1502 2020 3625 4700 7700 14850

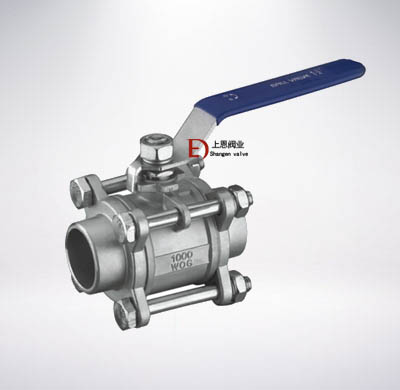

三片式球閥 主要零件材料

序號NO. 零件名稱 材質
不銹鋼 碳鋼
1 閥體 不銹鋼CF8M 碳鋼WCB
2 密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
3 閥蓋 不銹鋼CF8M 碳鋼WCB
4 球體 不銹鋼SS316 不銹鋼SS304
5 閥桿 不銹鋼SS316 不銹鋼SS316
6 螺母 不銹鋼SS304 FCD45
7 墊圈 不銹鋼SS304 FCD45
8 手柄套 塑料 塑料
9 手柄 不銹鋼SS304 不銹鋼SS304
10 閥桿螺母 不銹鋼SS304 B7
11 墊圈 不銹鋼SS304 不銹鋼SS304
12 填料壓蓋螺母 不銹鋼SS304 FCD45
13 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
14 止推墊圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
15 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
16 螺栓 不銹鋼SS304 B8

三片式球閥 主要外形尺寸

SIZE 1/4" 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4"
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 68 68 72 85 90 112 120 145 185 210 268
H 100 100 130 130 165 165 190 190 250 250 280
E 100 100 130 130 165 165 190 190 250 250 280
重量WT(g) 400 405 640 890 1160 2195 2940 4865 7000 10700 19350


■產品特點
